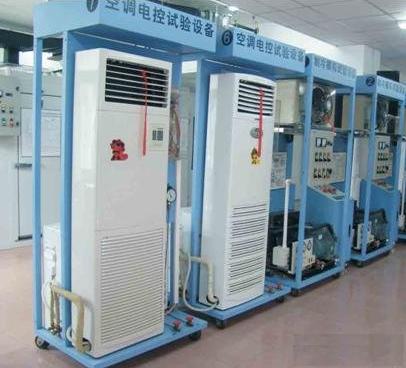

SD-F02A型 柜式空调技能实训考核装置
一、系统概述：
本装置采用真正的变频空调及控制线路做为实训考核对象。将柜式空调机组以真实布局方式放置在实训架子上。学生可以真实看到空调机组在工作时候的状态显示及工作压力指示，便于认识和掌握，其工作原理及操作使用维修技能，并能更好的掌握使用中出现的问题和处理常用故障的知识。
二、主要功能：
1、学习掌握变频空调制冷系统及原理，可以更好的掌握维修技术。
2、学习掌握变频空调控制电路的结构、组成及工作原理。
3、可设置15个故障点，学生可根据故障现象在故障检测板上进行
检测和排除故障。考试系统有一台主控电脑控制所有故障点及设备运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、评分、打印等功能。
4、由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。
三、技术参数：
1、工作电源： 交流AC220V 50HZ
2、安装尺寸：1700×900×800（mm）
3、整机功率：1.5KVA
四、配置清单
|
序号 |
名称 |
数量 |
备注 |
|
1 |
台式空调机壳 |
1套 |
|
|
2 |
机组 |
1套 |
|
|
3 |
传感器 |
1套 |
|
|
4 |
交压表 |
1个 |
|
|
5 |
低压表 |
1个 |
|
|
6 |
温度控制器1个 |
1个 |
|
|
7 |
手阀 |
2个 |
|
|
8 |
循环原理板 |
1个 |
|
|
9 |
控制电路板 |
1套 |
|
|
10 |
下吸风口 |
1个 |
|
|
11 |
上出风口 |
1个 |
|
|
12 |
铜管 |
1套 |
|
五、实训项目
1、空调电气控制系统原理
2、空调电气控制系统调试与运行
3、空调电气控制系统模拟故障与排故
4、空调电气控制系统故障分析与维修
5、空调电气控制系统应用
