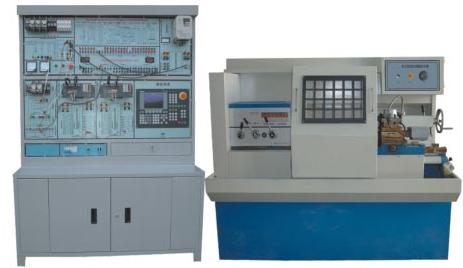

SD-803TS型 数控车床综合实训考核装置

    SD-803TS型数控车床综合实训考核装置，面 向市场开发的又一数控培训设备。该设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应 用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校 的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和车床工中、高级和技师的培训和鉴定。

SD-803TS型数控车床综合实训考核装置，具有以下独特优点：

● 该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练

● 以市场占有率最高的SIEMENS数控系统为实训对象

● 学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象

● 涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等

● 柜内电器排布与选型完全按照现行机床生产厂家的模式

● 结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工

● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。

一、产品组成部分

SD-803TS数控车床综合实训考核装置是由西 门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、刀架接口板、开关电源以及配套 HY6132型教学生产两用数控车床等组成。

二、可开设的实验实训考核项目

▲数控车床802C系统操作编程实验（配6132车床） ▲主轴变频单元的调试运行与故障诊断实验 ▲全数字交流伺服电机运行与故障诊断实验 ▲数控车床电气控制设计与分析实验 ▲PLC、编程、接线及在数控机床中的应用 ▲电动刀架控制原理实验及接线与故障诊断实验

▲数控车床系统控制机床螺纹加工实验 ▲数控车床的冷却与照明及故障诊断实验 ▲丝杆螺距误差补偿实验 ▲数控车床电子手轮实验 ▲机床RS232串口通讯实验 ▲数控车床故障设计排除考核28项



三、SD-6132型数控实训车床规格：

三爪卡盘	200mm
床身上最大回转直径	320mm
最大工件长度	750mm
电动刀架	四工位
主轴孔径	46mm
主轴转速、无级变速	100------2000rpm
重复定位精度	X＝0.005 mm、Z＝0.01 mm
主电机功率	5.5kw
机床尺寸（长×宽×高）	1890×1050×1460mm
机床重量	1300kg



四、技术性能：

1、输入电源：三相四线制380V交流电源。 2、结构：考核柜为铁质钣金喷塑结构，坚固耐用； 3、工作环境：温度-10℃–+40℃

4、整机功耗：＜7KW 5、考核柜尺寸：1370×600×1890mm



数控系统	可选配: 广数.  FANUC.  SIEMENS. 华中. 华兴等不同型号
