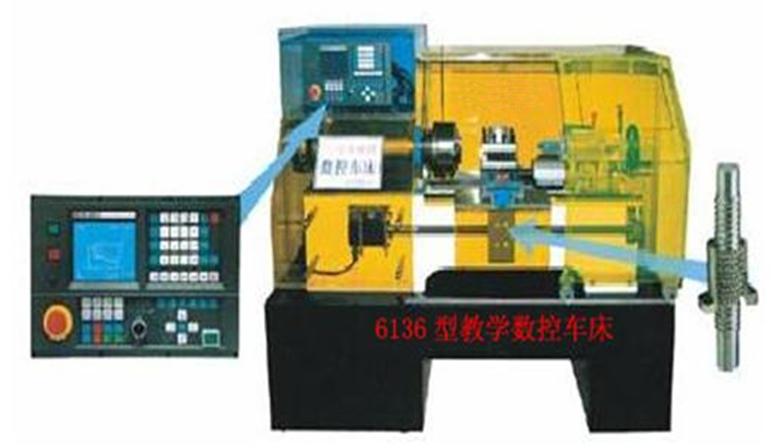

SD-6136型透明数控车床

产品说明：
     SD- 6136型数控车床是本公司最新研制的教学科研用数控机床。该机床是典型的机电一体化产品，除采用稳定可靠的华兴车床用数控系统外，硬件配置更具有相当的 刚性、强度及制造精度；同时，其外形美观大方，主轴箱盖及防扩体均采用时口有机透明材料制作而成，使机床主要内部结构及传动线路一目了然，是各相关科研院 所、高职学校及技术学校理想的实验设备。采用四工位自动回转刀架，通过编辑对各种轴尖，盘类等塑料零件能自动完成任务，如外圆术柱面、圆锥面、圆弧面、螺 纹等工件的绿切削加工，并能进行切槽、钻孔等工作。
一、特点
    1、稳定可靠的华兴专用车床数控系统；
    2、全自动四工位数控回转刀架，能满足较复杂零件的刀具使用要求；
    3、纵、横向精密滚珠丝杠进给，混合式步进电机驱动，重复定位精度高，转矩大；
    4、采用高级变频调速电机驱动主轴，实现无级调速，保证切削线速度稳定；
    5、操作方便舒适，符合现代人机工程学优化思想；
    6、车削PVC材料时，采用空气（风）冷却，保持工作环境清洁，无工业污染；
    7、外型美观大方，彰显实验场所品质。
二、用途
 1、相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；
 2、各类高等院校及中级技术学校的数控技术应用，机电一体化及自动控制专业学生的综合实验；
 3、各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
 4、开展数控机床结构及控制原理、数控编程及机床操作、CAC/CAM等专业课程专项培训。
三、数控系统主要功能
 1、国内唯一一家从外置到内核均与日本FANUC全面兼容的系统；
 2、之系统采用硬件插补技术，快进速率可达12米/分；
 3、具有程序记忆和预读功能，提前译码，使机床加工平滑流畅；
 4、控制精度高，脉冲当量为1u(0.001mm)；
 5、有串行RS232通讯接口功能，可与计算机联机通讯；
 6、采用电子齿轮比，简化传动结构，提高机床工作精度；
 7、系统具有软、硬件限位，保证工作安全；
 8、采用多层印刷电路板技术，表贴技术，门阵技术等，使性能更优越，运行更可靠。
四、车床主要技术参数

三爪卡盘	￠ 160mm
床身上最大回转直径	￠ 360mm
最大工件长度	430mm
电动刀架	四工位
主轴转速、无级变速	100～1500rpm
主电动机功率	0.75KW
机床外形尺寸（长、宽、高）	1800×980 ×  1520mm
机床净重	350kg
