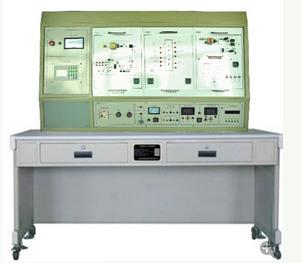

SDWDZ-1型 家电技术综合实训考核系统

一、产品概述
“SDWDZ-1型家电技术综合实训考核系统”是根据人力资源和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》、《“家用电器产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的实训教学要求而研制的。它适合高职院校、职业学校的应用电子技术、电子电器应用与维修、家用电器维修等专业的电视机原理与维修、家用电子电器产品原理与维修等课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修、电器类维修实操，以及中级、高级工的技能鉴定考核。
二、系统特点
1.智能化  本装置采用智能化、网络化实训考核系统，故障点由教师根据考核要求在计算机上设置，通过考核系统传送到学生的实训单元，学生使用计算机或者答题器进行答题及排故。
2.实用性  可完成学生对认知、安装、调试、维修等多种技能的实训。实物可以自由挂置于实训框架或放置于实训桌上，可同时进行三个学生的实训操作和技能考核。
3.配套性  装置采用电气控制与实物分离设计,模块化结构，从电源到模块、模块与模块及其它各部件之间的连接采用专用导线，配套部件的性能、规格等均密切结合实训的需要。
三、技术性能
1.输入电源：三相四线～380V±10%  50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：≤3.5kVA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：2700mm×1600mm×2000mm（长×宽×高）
四、系统组成
本装置由实训框架、实训桌、实训组件、实物、直流电源箱和智能考核系统组成。
1.实训框架：采用工业铝合金型材框架和亚光喷塑网孔板构成实训框架、顶部设有30W日光灯二盏。
2.实训桌：左侧内嵌电子消毒柜，中间部分可以存放实训组件.
3.实训组件：由32吋液晶彩电模块、DVD机模块、卡拉OK模块、5.1声道解码器及立体声功放模块、全自动波轮式洗衣机模块、家用电子消毒柜模块、微波炉模块、抽油烟机模块、微电脑控制电饭煲模块、微电脑控制电风扇模块等组成。
(1)32吋液晶彩电模块：模块采用MST9E19B芯片作为主处理器，采用LVDS信号驱动输出，LVDS信号线长1米。模块含智能故障转换接口单元、音视频处理单元、音频功放单元、遥控及本机键盘控制单元、音视频输入端子接口单元，内置设故排故系统（可由计算机随机设置故障点），所有的单元布局在一块600mm×370mm的PCB板上，模块配32吋液晶电视专用电源箱。音频输出为2×10W，具有256个频道记忆。
(2)DVD机模块：DVD 机芯及伺服电路单元、DVD键盘控制、显示及遥控单元、DVD内置稳压电源、DVD光盘等。
(3)卡拉OK模块：双路话筒输入、左右声道输入输出、音量及混响调节。
(4)5.1声道解码器及立体声功放模块：杜比AC-3解码器、左右声道输出、重低音输出、中置输出、立体声耳机输出。
(5)全自动波轮式洗衣机模块：包括水位检测、电磁阀控制电路、电机控制等单元。采用51单片机控制，具有正常、模拟、短时三种工作模式，提供51单片机程序，便于教学。能完成家用洗衣机的功能，在无水源的情况下模拟洗衣机运行。
(6)家用电子消毒柜模块：由按键控制电路、状态显示控制、单片机控制、门控模拟电路及实物控制电路等单元组成。采用51单片机控制，并提供单片机源程序。
(7)微波炉模块：采用电子式微波炉作为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器等单元，适用于《家用微波炉的原理与维修》课程的实训考核。
(8)抽油烟机模块：采用微电脑控制抽油烟机为实物模型，由电源电路、51单片机控制电路、数码显示电路组成，采用可控硅控制电路，并可提供单片机程序。
(9)微电脑控制电饭煲模块：采用微电脑控制电饭煲作为实训模型，包括微电脑控制电路、温度传感器电路、电源保护电路、LCD显示电路等单元，配有加热实物，适用《电热电动器具原理与维修》课程的实训考核。
(10)微电脑控制电风扇：采用电子控制电风扇为实训模型，具有手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，适用于《新型电风扇原理与维修》课程的实训考核。
4.实物
(1)32吋液晶屏：32吋16：9宽屏，分辨率：1366×768，对比度：1200：1，亮度：1000 cd/m2，视角：176度，反应时间：20ms，亮、暗点数符合国家标准。采用LVDS信号驱动。
(2)全自动波轮式洗衣机：采用国内外知名品牌海尔波轮式洗衣机为实物实训模型，采用流行波轮实体设计，包括进排水系统，电动机及机械传动系统，支承机洗涤、脱水机构；内设洗衣机常见故障。适用于《全自动洗衣机故障检修技术》课程的实训考核。
(3)家用电子消毒柜：采用远红外线和臭氧两种消毒柜模型，包括电源控制、臭氧发生器、远红外线石英发热管等单元。
(4)微波炉：采用微电脑控制，具有光波、微波组合烹饪功能和电脑计时提醒。
(5)抽油烟机：主要由电机、离心式风扇、照明灯、挡光罩、集油罩等组成。
(6)微电脑控制电饭煲：采用国内外知名品牌电饭煲，具有多种烹饪模式选择和立体加热功能。
(7)微电脑控制电风扇实物：采用台式风扇，包含三档风速可调电机、同步电机。
5.交直流电源箱：提供16路220V±10％交流电源、三路+5V、三路+12V、一路±16V。
6.智能考核系统：
智能考核终端由128×64点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成。可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置，具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、剩余考核时间报警提示等功能。
(1)智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
(2)智能考核系统具有网络通讯接口，多台设备可组成智能考核网络，其中一台计算机作为教师机进行故障设置和考核管理。
五、实训项目
1.32吋液晶电视实训
(1)理解液晶电视中各主要元器件的基本结构
(2)认识液晶电视机各主要单元电路的组成
(3)电子调谐器信号测量与故障分析、检修
(4)遥控及本机键盘控制电路故障分析与检修
(5)视频信号电路故障分析与检修
(6)音频信号电路故障分析与检修
(7)外部输入电路故障分析与检修
(8)电源常见故障分析与检修
(9)高压板信号驱动电路故障分析与检修
(10)液晶屏的拆装
2.全自动波轮式洗衣机实训
(1)全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
(2)全自动洗衣机机械结构的认识及拆装
(3)全自动洗衣机进水系统故障的检测和排除
(4)全自动洗衣机排水系统故障的检测和排除
(5)全自动洗衣机报警电路故障的检测和排除
(6)全自动洗衣机状态显示电路故障的检测和排除
(7)全自动洗衣机按键电路故障分析和排除
(8)全自动洗衣机上电电路故障分析和排除
(9)机械传动系统的常见故障分析及检修
3.电子消毒柜实训
(1)电子消毒柜主要元器件，控制芯片，显示器件的认识与检测
(2)电子消毒柜结构的认识与拆装
(3)电子消毒柜红外线高温发生电路常见故障分析与检修
(4)电子消毒柜臭氧发生电路常见故障分析及检修
(5)电子消毒柜紫外线发生电路的常见故障分析及检修
(6)电子消毒柜状态显示常见故障分析与检修
(7)电子消毒柜风机故障分析与检修
(8)电子消毒柜按键电路故障分析与检修
(9)电子消毒柜电路板不工作故障分析与检修
4.微波炉实训
(1)微波炉主要元器件，控制芯片，显示器件的认识与检测
(2)微波炉结构的认识及拆装
(3)微波炉微波产生电路的常见故障分析及检修
(4)微波炉光波功能故障分析与检修
(5)微波炉控制电路及定时电路常见故障与检修
(6)微波炉电压转换电路的常见故障及检修
(7)微波炉保护电路的分析与维修
(8)微波炉按键电路故障的分析及维修
5.抽油烟机实训
(1)抽油烟机主要元器件、控制芯片、显示器件的认识与检测
(2)抽油烟机结构的认识与拆装
(3)抽油烟机电机控制电路故障分析与检修
(4)抽油烟机照明电路故障分析与检修
(5)抽油烟机按键电路故障分析与检修
6.微电脑控制电饭煲实训
(1)电饭煲主要元器件，控制芯片，显示器件的认识与检测
(2)电饭煲结构的认识及拆装
(3)电饭煲常见故障分析及检修
(4)电饭煲控制电路及定时电路常见故障分析与检修
(5)电饭煲保护装置的检修
(6)电饭煲常见故障的检修
7.微电脑控制电风扇实训
(1)电风扇常用元器件、传感器及控制芯片的认识和检测
(2)电风扇结构的认识与拆装
(3)电风扇定时系统常见故障分析及检修
(4)电风扇按键电路故障分析与检修
(5)电风扇电机控制电路故障分析与检修
(6)电风扇遥控发送、接收电路故障分析与检修
