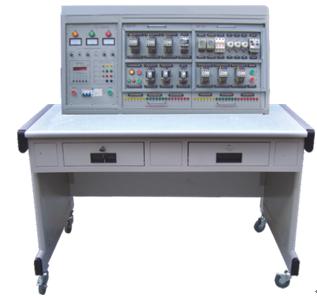

SDK-755DTP 电力拖动·PLC技能实训装置



为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》《PLC原理及应用技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构,实训项目可扩展性强,可扩展电工技能或与变频调速实训项目。所有的元器件通过导线引到接线端子上,有利于保护器件,通过线槽走线,接近工业现场。

一、特点:

 1、电气控制线路都装在挂箱上,操作方便、更换便捷,可扩展功能或开发新实训项目。如变频调速,实训的内容具有典型性、实用性。

2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房,减少基建投资。

3、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全。各电源输出均有软截止保护功能。

4、控制屏还设有定时器兼报警记录仪,为学生实训技能考核提供了一个统一的标准。

5、所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件,通过线槽走线,接近工业现场。

二、技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%  50Hz

2、温度:-5℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<1.0KVA

4、外形尺寸:1100×700×1400(mm)

三、装置配备

(一)电源控制屏

    控制屏为铁质双层亚光密纹喷塑结构,铝质面板。它为实训考核提供电源及保护。

1、三相四线电源输入,通过漏电保护器,接通总开关,由接触器通过启、停按钮进行操作。

2、设有450V指针式交流电压表三只,指示输入时三相电源电压;指示灯三只,指示实训装置与外部电源通断情况。

3、三相四线电源输出,具有单片机全程监控装置过载或短路功能,过载或短路软截止且告警,故障排除复位后方可启动电源。

4、设有定时器兼报警记录仪,平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数,为学生实训技能的考核提供一个统一的标准。

(二)实训桌:桌体为铝木结构,桌面为防火、防水、耐磨高密度板,设有抽屉和储存柜。

(三)实训组件

1、DW-71 电力拖动培训组件(一)

2、DW-72 电力拖动培训组件(二)

3、DW-73 电力拖动培训组件(三)

4、PLC主机及转换器培训组件(三菱FX1N-24mR)

5、SC-09编程通讯电缆

6、仿真软件

7、工控组态软件

8、三相异步电动机  380V  Y/△接法,带离心开关  2台

四、实训项目

(一)电力拖动部分

1、闸刀开关正转控制线路

2、接触器点动正转控制线路

3、具有自锁的正转控制线路

4、具有过找保护的正转控制线路

5、倒顺开关控制正反转控制线路

6、接触器联锁的正反转控制线路

7、按钮联锁的正反转控制线路

8、按钮接触器复合联锁控制线路

9、自动往返行程控制线路

10、接触器控制串联电阻降压起动线路

11、时间继电器控制串联电阻降压控制线路

12、手动Y/△降压起动

13、接触器控制Y/△降压起动

14、时间继电器控制Y/△降压起动

15、QX3-13型Y/△自动起动控制线路

16、半波整流能耗制动控制线路

17、全波整流能耗制动控制线路

18、C620车床电气控制线路

19、手动降压起动

20、单相运行反接制动控制线路

21、电动葫芦电气控制线路

22、C6163车床电气控制线路

23、控制电路联锁控制线路

24、主电路联锁控制线路

(二)PLC综合训练部分

1、与、或、非逻辑功能测试

2、定时器、计数器功能测试

3、跳转、分支功能测试

4、移位寄存器实训

5、数据处理功能实训

6、微分、位操作实训

7、艺术彩灯造型的PLC控制

8、PLC控制三相异步电动机自锁正转控制

9、PLC控制三相异步电动机正反转控制

10、PLC控制三相异步电动机Y/△启动控制

11、PLC控制三相异步电动机降压启动控制

12、PLC控制三相异步电动机能耗制动控制

13、PLC控制C620车床电气控制线路

14、PLC控制C6163车床电气控制线路

15、PLC控制电动葫芦电气控制线路
