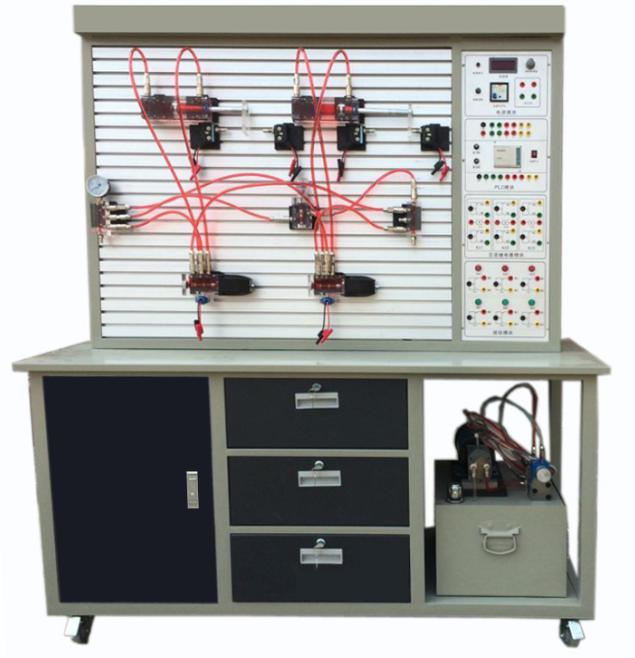

SD-2019A透明液压传动与PLC实训装置
















一、主要技术参数
1、电源:AC220V  50HZ
2、直流电源输入AC220V  输出DC24V/3A
3、可编程控制器(PLC):三菱FX1S20MR主机
12输入  8输出(继电器输出方式)
   4、液压实训泵站电机功率:400W  调速范围01500r/min
      外型尺寸: 500mm×350mm×250mm
     演示实验油路液流要求压力仅需0.3-0.8Mpa (油泵最高压力:Pmax=
     1.5Mpa)
   5.液压泵工作时离液压台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.30.8Mpa(油泵最高压力:Pmax=1.5Mpa
7、电磁换向阀:湿式DC24V.30W,得电时会有指示灯亮起。
8、实训装置外型尺寸:1500mm×650mm×1700mm
二、主要特点
1、液压PLC控制实验台主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。
2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用铜质快换封闭式接头,拆接方便,不漏油。
3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。
4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。
5、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突
   PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。
三、基本实训回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、二位三通起停回路。
22、差动连接快速回路。
23、单向节流阀的平衡回路。
24、二位三通和单作用缸的换向回路
25、三缸联动回路


四、透明液压PLC控制实训装置清单
序号
分 类
元 件 名 称
数 量

1
实训装置
实训桌
1

实训台
1

2
泵站
拖动直流电机
1

测速传感器
1

压力表
1

齿轮油泵
1

油箱
1

溢流阀
1

滤油器及温度液位计
1

3
电气部分
电源模块漏电保护开关,转速表、电源指示灯,保险, 24V输出电压)
1

PLC主机模块(FX1S-20MR)
1

中间继电器模块
1



按钮模块
1

4
双作用油缸(带行程撞块)(含封闭自锁快速接头)
2

弹簧回位油缸(含封闭自锁快速接头)
1

增压油缸(含封闭自锁快速接头)
1

辅助油箱(含封闭自锁快速接头)
1

单向阀(含封闭自锁快速接头)
2

液控单向阀(含封闭自锁快速接头)
2

溢流阀(直动式)(含封闭自锁快速接头)
2

节流阀(直动式)(含封闭自锁快速接头)
1

单向节流阀(含封闭自锁快速接头)
1

调速阀(含封闭自锁快速接头)
2

顺序阀(含封闭自锁快速接头)
1

减压阀(含封闭自锁快速接头)
1

二位二通电磁换向阀(含封闭自锁快速接头)带指示灯
1
配MFZ12-37YC电磁铁
二位四通电磁换向阀(含封闭自锁快速接头) 带指示灯
2
配MFZ12-37YC电磁铁
三位四通电磁换向阀(含封闭自锁快速接头) 带指示灯
1
配MFZ12-37YC电磁铁
三位四通电磁换向阀(含封闭自锁快速接头) 带指示灯
1
配MFZ12-37YC电磁铁
进油四通带压力表(含封闭自锁快速接头) 带指示灯
1
配MFZ12-37YC电磁铁
回油五通(含封闭自锁快速接头)
1

二位三通电磁换向阀(含封闭自锁快速接头) 带指示灯
1
配MFZ12-37YC电磁铁
二位四通行程换向阀(含封闭自锁快速接头)
1

三位五通手动换向阀(含封闭自锁快速接头)
1

压力继电器(含封闭自锁快速接头)
1

压力表(含封闭自锁快速接头)
2

行程开关(常开、常闭)
4

四通(含封闭自锁快速接头)
3

三通(含封闭自锁快速接头)
4

5
附    件
油盘
1个

电源线
1条

专用红色液压油
1壶

6
电器配件
实训导线
24根

编程电缆(三菱)
1条

7
工具盒
螺丝刀6×100(十字)
1把

呆板手
1把

内六角扳手M5
1把

内六角扳手M6
1把

内卡簧钳
1把

外卡簧钳
1把

快速接头链接线(含封闭自锁快速接头)
22条

快速油接头
5只

8
资料
透明液压实训说明书
1册

光盘(PLC编程软件,PLC程序)
1碟
