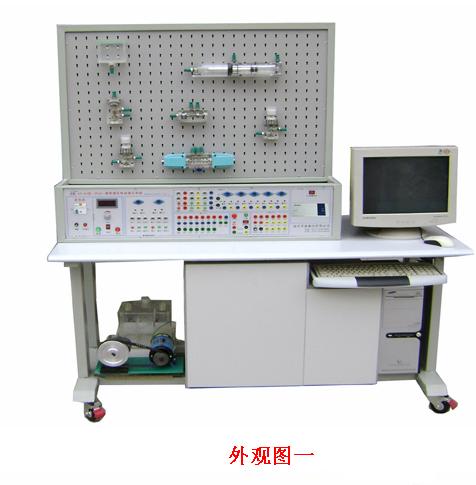

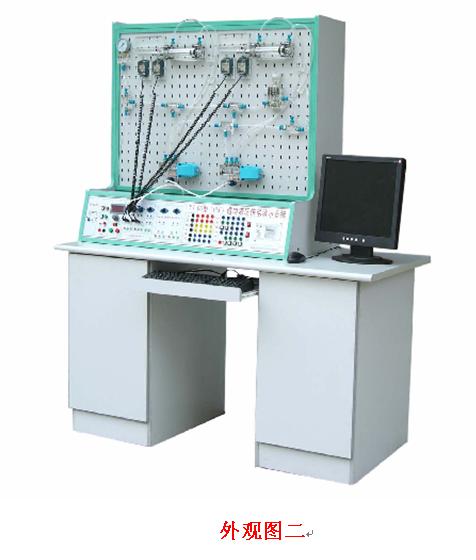

SD-07型PLC透明液压传动演示系统
液压PLC控制实验装置是根据《液压与气压传 动》、《气动控制技术》等通用教材的内容要求， 同时吸收了该专业广大师生的建议，经过精心设计及与可编程控制器（PLC）的完美结合,使液压原理 与自动控制理论能得到有效的运用。该系装置除了可以进行常规的液压基本控制回路实验外，还可进行模拟液压控制技术应用实验、液压技术课程设计，以及可编程 控制器（PLC）的学习及其基本应用实验等，是机电一体化专业不可多得的实验设备。
该PLC液压传动实验台系统适应于大中专院校、职业学校机械工 程、机电一体化和自动化专业开设《液压与气压传动》《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电和 液压一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握液压元件 的结构，液压回路的控制原理及设计方法等。还能通过实验，掌握PLC可编程控制器的功能，控制原理及编程技巧等。
本PLC液压传动实验台系统采用透明液压元件、组合插式结构、活动油路接头 通用电气线路。利用附配工具材料，参照实验指导书可以方便的进行各种常用液压传动的控制、实验及测试。可以让学生了解液压油路及液压元件内部的原理，结构及工作过程，是液压传动教学必备仪器。
主要特点：
液压继电器控制实验台主要由实验桌及实验支架，实验支架底板采用铝合金材料、模具冲孔一次成型（专利申请号：200620131203.5）、液压元器件和电器控制器件，继电器控制器组件等组成：
实验桌及实验支架有单组（单面）设计金属与塑料框架结构的支架，即单组为一张（2人座）实验桌一套实验器材，，可供学生在实验桌前进行实验。整体结构简洁安装拆卸灵活，实用性强。
1、液压实验组件采用活动按插结构,可同时进行一组实验，实验所需交直流电源采用固定形式，只需进行简单的连接即可完成实验的组合。同时实验设备还有继电器控制和PLC(可选)控制单元,有利于学校选择低成本的实验设备。
2、电气控制面板输入、输出单元的脚是由PLC的脚引出，这样在自行编程时可通过关掉PLC控制单元开关和PLC控制转换板来实现多样化的控制，从而实现PLC的功能资源共享。
3、实验电磁阀采用低压交流24V电源带过载保护功能让实验更安全更有利的保护了实验设备，并且装置一只漏电熔断器（漏电保护器）因此可进行安全可靠的实验。
4、 电气主控单元采用继电器或可编程控制器（PLC）控制，可与计算机通讯，实现计算机智能控制，同时也可以采用独立的继电气控制单元进行电气控制。通过比较 可以体验PLC控制器在自动化控制中的优越和先进性，对加深理解PLC大有帮助。为了提高PLC利用效率，并且把PLC点数脚引到实验台上，用户可以利用 PLC做其它的实验项目。
5、该系统是目前较为理想的机、电、气一体化的综合实验设备，具有实验功能强适用范围广
液压元件配置：
齿 轮油泵、油箱、辅助油箱、邮箱挡块顶板、油缸（带行程撞块）、弹簧回位油缸、增压油缸、单向阀、液控单向阀、溢流阀、先导式溢流阀、接流阀、调速阀、顺序 阀、减压阀、二位二通电磁换向阀、二位四通电磁换向阀、三位四通电磁换向阀、实芯双出杆油缸、空芯双出杆油缸、行程开关（常开）、行程开关（常闭）、压力 表、三通等。
PLC液压传动实验台主要技术参数：
实验演示桌外形尺寸：1500mm×700mm×1600mm
实验支架尺寸： 1060mm×900mm
可编程控制器（PLC）：日本松下FP1-C14型主机，8输入、6输出（继电器输出型）。
直流电源：输入AC220V、输出DC24V 、AC24V
1、额定电压：220V 频率：50Hz
2、电机型号：YET-80102 额定电流：0.8A
3、额定功率：150W 额定电压：DC220V
4、调速范围：0~1200rpm
5、齿轮油泵技术参数：
额定转速：1450rpm 工作压力0—0.8Mpa 流量： 10L /main
液压泵工作是离液压台1.5m≤远处噪声58Db
实验项目：
1、用手动换向阀的换向回路
2、用“O”“M”型机能换向阀的闭锁回路
3、用液控单向阀的闭锁回路
4、压力调定回路
5、二级压力回路
6、用减压阀的减压回路
7、用增压缸的增压回路
8、用“H”型换向阀的卸载回路
9、进油节流调速回路
10、回油节流调速回路
11、调速齿轮泵调速回路
12、调速齿轮泵和调速阀的复合调速回路
13、流量阀短接的速度换接回路
14、二次进给回路
15、用顺序阀的顺序动作回路
16、用压力继电器的顺序动作回路
17、用电器行程开关的顺序动作回路
18、用行程阀的顺序动作回路
透明液压PLC控制实训装置配置清单
|
序号 |
分 类 |
元 件 名 称 |
数 量 |
|
1 |
实训台 |
实训台 |
1 |
|
2 |
实训支架 |
实训柜 |
1 |
|
桌面 |
1张 |
|
3 |
泵站
（装在实训台内） |
拖动直流电机 |
1 |
|
专用直流电源及调速控制电路 |
1 |
|
高精度数字转速表 |
1 |
|
齿轮油泵 |
1 |
|
油箱 |
1 |
|
4 |
组合透明元件 |
双作用油缸（带行程撞块） |
2 |
|
弹簧回位油缸 |
1 |
|
增压油缸 |
1 |
|
辅助油箱 |
1 |
|
单向阀 |
2 |
|
液控单向阀 |
2 |
|
溢流阀（直动式） |
2 |
|
节流阀（直动式） |
1 |
|
调速阀 |
2 |
|
顺序阀 |
2 |
|
减压阀 |
1 |
|
二位二通电磁换向阀 |
1 |
|
二位四通电磁换向阀 |
2 |
|
“O”型三位四通电磁换向阀 |
1 |
|
“H”型三位四通电磁换向阀 |
1 |
|
“M”型三位四通电磁换向阀 |
1 |
|
二位四通行程换向阀 |
1 |
|
三位五通手动换向阀 |
1 |
|
压力继电器 |
1 |
|
压力表 |
3 |
|
微动行程开关（常开、常闭） |
2 |
|
三通 |
10 |
|
5 |
附 件 |
毛巾 |
2条 |
|
油盘 |
1个 |
|
透明液压皮管 φ8 |
20米 |
|
专用液压油 |
10斤 |
|
6 |
电器配件 |
电磁阀通用连接线 |
3条 |
|
压力继电器插头线 |
1条 |
|
编程电缆（三菱） |
1条 |
|
7 |
工具盒 |
螺丝刀（一字、十字） |
各1把 |
|
剪刀 |
1把 |
|
活动板手 |
1把 |
|
尖嘴钳 |
1把 |
|
内六角扳手M5 |
1把 |
|
内六角扳手M6 |
1把 |
|
内卡簧钳 |
1把 |
|
外卡簧钳 |
1把 |
|
油塞 |
5只 |
|
快速油接头 |
5只 |
|
各种密封圈 |
1袋 |
|
9 |
资料 |
实训使用说明书 |
1册 |
|
光盘（三菱PLC编程软件与控制程序） |
1碟 |
